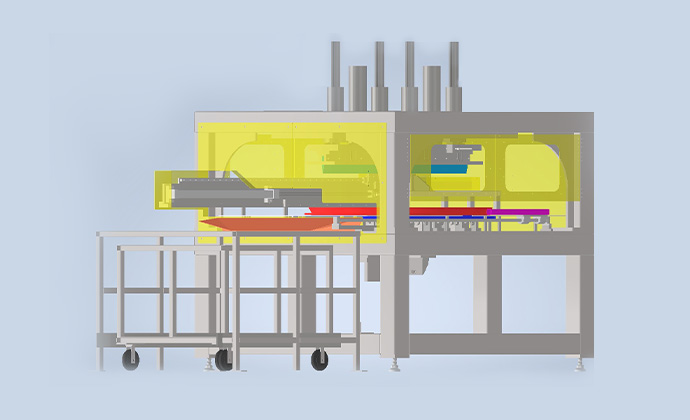

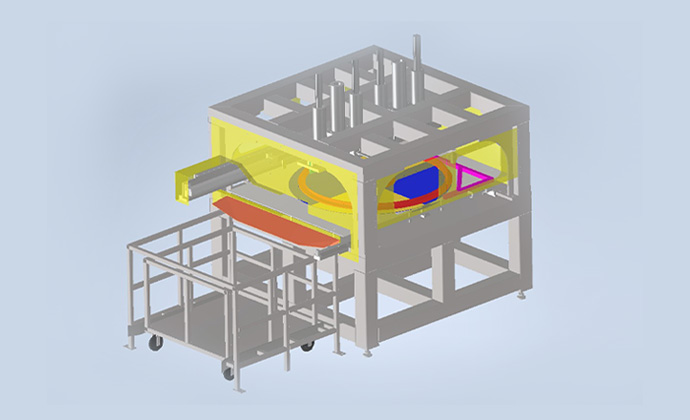

설비의 구성

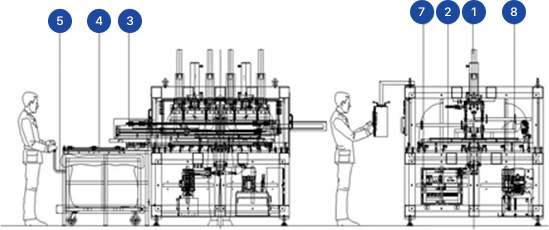

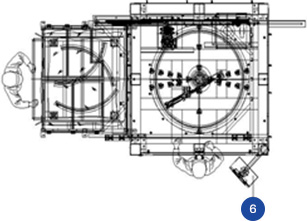

설비의 주요 구성은 아래의 그림과 표를 참조 바랍니다.
- 유압식 절단기
- 유압식 TURN TABLE
- 유압식 SCRAP 반출장치
- SCRAP GUIDE
- 대차식 SCRAP BOX
- 조작반
- 전기제어반
- 유압 UNIT 2SET (절단용, 회전/반출 용 별도)
CLH032 장비사양
취급설명서 다운로드| 구분 | 사양 |
|---|---|
| 장비의 형태 | HYDRAULIC POWER CUTTING |
| 구동 방식 | HYDRAULIC CYLINDER |
| 장비의 기능 | SEAL 부품의 4분 절단 및 SCAP 처리 |
| 소재 종류 | 23종 |
| CUTTING STROKE | 300MM |
| LENGTH OF CUTTING KNIFE | 734MM |
| MAX. CUTTING DIAMETER OF SEAL | ￠1430MM |
| ANGLE OF TURN TABLE | 90° |
| 소재 반출 방식 / STROKE | HYDRAULIC CYLINDER / 1,800MM |
| 소재 반입 방식 | 수동 |
| 설치 면적 | 4,0000MM(가로) x 2,500MM(세로) |
